OPERADORES MECANICOS

Los operadores mecánicos son operadores que van conectados entre si para permitir el funcionamiento de una máquina, teniendo en cuenta la fuerza que se ejerce sobre ellos. Los operadores mecánicos convierten la fuerza en movimiento.

MÁQUINA SIMPLE
Una máquina simple es un artefacto mecánico que transforma una fuerza aplicada en otra resultante, modificando la magnitud de la fuerza, su dirección, la longitud de desplazamiento o una combinacion de ellas.



CUALES SON LAS MÁQUINAS SIMPLES

1. Rueda
2. Mecanismo de biela - manivela
3. Cuña
4. Palanca
5. Plano inclinado
6. Polea
7. Tuerca husillo
8. La cuña transforma una fuerza vertical en dos horizontales antagonistas. El ángulo de la cuña determina la proporción entre las fuerzas aplicada y resultante, de un modo parecido al plano inclinado.
9. La palanca es una barra rígida con un punto de apoyo, a la que se aplica una fuerza y que, girando sobre el punto de apoyo, vence una resistencia. Se cumple la conservación de la energía y, por tanto, la fuerza aplicada por su espacio recorrido ha de ser igual a la fuerza de resistencia por su espacio recorrido.
10. En el plano inclinado se aplica una fuerza para vencer la resistencia vertical del peso del objeto a levantar. Dada la conservación de la energía, cuando el ángulo del plano inclinado es más pequeño se puede levantar más peso con una misma fuerza aplicada pero, a cambio, la distancia a recorrer será mayor.
11. La polea simple transforma el sentido de la fuerza; aplicando una fuerza descendente se consigue una fuerza ascendente. El valor de la fuerza aplicada y la resultante son iguales, pero de sentido opuesto. En un polipasto la proporción es distinta, pero se conserva igualmente la energía.
12. El mecanismo tuerca husillo trasforma un movimiento giratorio aplicado a un volante o manilla, en otro rectilíneo en el husillo, mediante un mecanismo de tornillo y tuerca

http://concurso.cnice.mec.es/cnice2006/material107/maquinas/maq_operadores.htm
http://es.wikipedia.org/wiki/M%C3%A1quina_simple

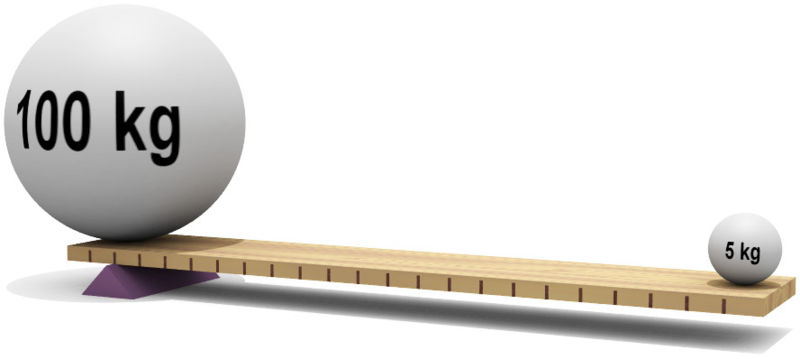

PALANCA
La palanca es una máquina simple que tiene como función transmitir una fuerza y un desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro.




PALANCA DE PRIMER GÉNERO
La palanca de primer género es la palanca por antonomasia. En este caso, el punto de apoyo se encuentra entre la Potencia y la Resistencia, como sucede en el caso de las tijeras, el sube y baja, la balanza, las tenazas y los alicates, que son algunos ejemplos de su utilización.


PALANCA SEGUNDO GENERO

Las palancas de segundo género son utilizadas para desplazar objetos pesados con un mínimo de fuerza muscular. De seguro, habrás hecho uso de ellas posiblemente sin saber que estabas manipulando una palanca
En este tipo de palancas, la Resistencia se encuentra entre el Punto de Apoyo y la Fuerza.






PALANCA TERCER GÉNERO
En la palanca de tercer género, la Fuerza se encuentra entre el Punto de Apoyo y la Resistencia. En esta tercer variante, la fuerza aplicada debe ser mayor que la fuerza que se necesitaría para mover el objeto sin la palanca. ¿Por qué? Porque en estos casos, quienes la utilizan lo hacen para amplificar la distancia que el objeto recorre y no para levantarlo.





http://colombia.aula365.com/palancas-de-tercer-genero/
http://colombia.aula365.com/palancas-primer-genero/
http://colombia.aula365.com/palancas-de-segundo-genero/
http://es.wikipedia.org/wiki/Palanca

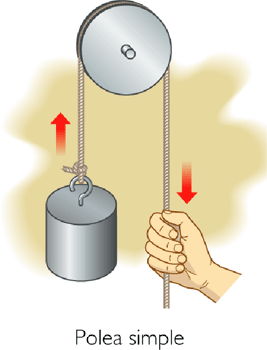

POLEAS
son ruedas que tienen el perímetro exterior diseñado especialmente para facilitar cuerdas o correas.




http://concurso.cnice.mec.es/cnice2006/material107/operadores/ope_polea.htm

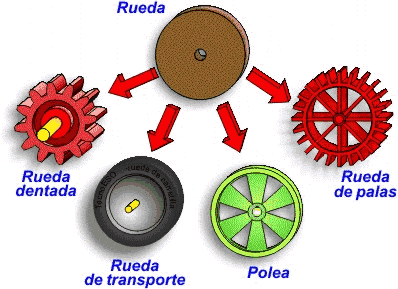

RUEDA
La rueda es un elemento necesario en infinidad de inventos, tanto antiguos como actuales, desde los primitivos molinos, hasta la bicicleta, motocicleta, automóvil, avión, cosechadora, tractor, silla de ruedas.

http://www.educar.org/inventos/rueda.asp

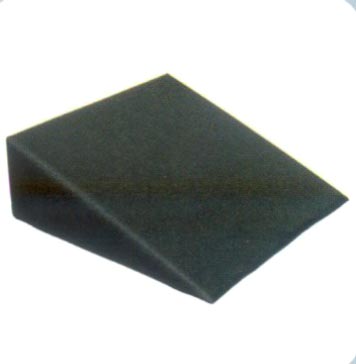

CUÑA
La cuña es un amplificador de fuerzas (tiene ganancia mecánica). Su forma de actuar es muy simple
http://concurso.cnice.mec.es/cnice2006/material107/operadores/ope_cuna.htm

TORNILLO
El tornillo es un operador que deriva directamente del plano inclinado y siempre trabaja asociado a un orificio roscado.
http://concurso.cnice.mec.es/cnice2006/material107/operadores/ope_tornillo.htm

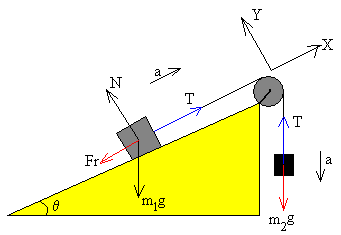

PLANO INCLINADO
El plano inclinado es una superficie plana que forma con otra un ángulo muy agudo (mucho menor de 90º).
http://concurso.cnice.mec.es/cnice2006/material107/operadores/ope_planoinclinado.htm

ENGRANAJE
Permite transmitir un movimiento giratorio entre dos ejes, pudiendo modificar las características de velocidad y sentido de giro. Los ejes pueden ser paralelos, coincidentes o cruzados.

http://concurso.cnice.mec.es/cnice2006/material107/mecanismos/mec_eng_multiplicador.htm

BIELA

Consiste en una barra rígida diseñada para establecer uniones articuladas en sus extremos. Permite la unión de dos operadores transformando el movimiento rotativo de uno en el lineal alternativo del otro
http://concurso.cnice.mec.es/cnice2006/material107/operadores/ope_biela.htm

RODILLO
Un Rodillo es un cilindro con un diámetro relativamente ancho y que suele girar.
Se usan habitualmente para prensar. Desde la masa de pan en panificadoras hasta grandes lingotes de metal (por ejemplo para fabricar el papel aluminio.
También se utilizaban antiguamente para escurrir la ropa. Otra utilización de rodillo se encuentra en las primeras fregonas que utilizaban éstos para escurrir la fregona o mopa.
Tipos de rodillo:

• Rodillo de amasar
• Rodillo anilox, rodillo regulador de tinta utilizado en impresión flexográfica.
• Rodillo de entrenamiento o Rodillo para bicicleta
• Cizalla de rodillo para cortar folios.
• Rodillo (agricultura)

TRINQUETE
Un trinquete es un mecanismo que permite a un engranaje girar hacia un lado, pero le impide hacerlo en sentido contrario, ya que lo traba con dientes en forma de sierra. Permite que los mecanismos no se rompan al girar al revés.
Usos de este mecanismo:

• Es lo que permite que los mecanismos no se rompan al girar al reves
• El trinquete se encuentra en el reloj para prevenir que las manecillas giren hacia el sentido contrario. Tiene diferentes formatos y medidas.
• En llaves de carraca que permiten que el movimiento se transmita en solo en el sentido deseado.
• El piñón libre de una bicicleta.
• En los cabestrantes manuales. También se llaman a ellos mismos trinquete

http://commons.wikimedia.org/wiki/File:Sperrklinke_Schema.svg?uselang=es
APAREJO FACTORIAL
También llamado aparejo en serie, está formado por un número de poleas fijas sobre una misma montura y otras tantas poleas móviles también colocadas sobre una misma montura, de la cual pende la carga a levantar. La resistencia Q está formada por dicha carga y el peso de la parte móvil del aparejo. La figura muestra un aparejo con dos poleas fijas y dos móviles. La fuerza P que se debe realizar, es en este caso, la cuarta parte de la fuerza Q, está sostenida por cuatro cuerdas cuyas tensiones son iguales. En general, si el número de poleas móviles que se encuentran fijas entre si es N (coplanares o en paralelo), la fuerza P será:

http://es.wikipedia.org/wiki/Aparejo_factorial


APAREJO POTENCIAL
El aparejo potencial, es una máquina simple utilizada para mover en forma ascendente o descendente (con modificaciones se puede adpatar a movimientos horizontales), elementos cuyo elevado peso, impide que sea movido por la fuerza de un humano sin ayuda mecánica.
Un aparejo potencial consta básicamente de una polea fija anclada a un punto resistente que se encuentre a mayor altura que el elemento que se desea mover, y una o varias poleas móviles. La polea fija se enhebra mediante una cuerda (soga o maroma), una cadena o un cable de acero, que en un extremo está anclado al mismo punto que la polea, pero que en su recorrido abraza a una segunda polea, y cuyo otro extremo es en el que se realiza la fuerza de tracción (acción).
Como se ha mencionado un aparejo potencial genera una ventaja mecánica y la fórmula para su

 cálculo es:
